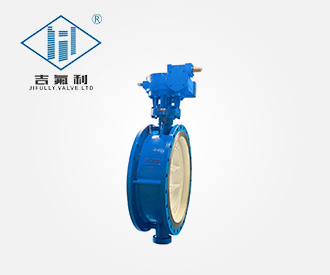

铸钢硬密封法兰蝶阀

概述:

硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。本类阀门在管道中一般应当水平安装。

硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则呈全开状态。

主要外形尺寸及连接尺寸:

国标(GB)PN1.0MPa
DNLDD1D2bfZ-фdH
501081651251021834-ф18195
651121851451221838-ф18215
801142001601382038-ф18215
1001272201801582038-ф18235
1251402502101882238-ф18290
1501402852402122238-ф22310
2001523402952682438-ф22360
25016539535032026312-ф22395
30017844540037026412-ф22425
35019050546043026416-ф22475
40021656551548226416-ф26520
45022261556553228420-ф26550
50022967062058528420-ф26610
60026778072568534520-ф30655
70029289584080034524-ф30725
800318101595090536524-ф33795
90033011151050100538528-ф33885
100041012301160111038528-ф36950
120047014551380133044532-ф391125
140053016751590153548536-ф421275
160060019151820176052540-ф481470
180067021152020196056544-ф481585
200076023252230217060548-ф481720
国标(GB)PN1.6MPa
DNLDD1D2bfZ-фdH
501081651251021834-ф18195
651121851451221838-ф18215
801142001601382038-ф18215
1001272201801582038-ф18235
1251402502101882238-ф18290
1501402852402122238-ф22310
20015234029526824312-ф22360
25016540535532026312-ф26395
30017846041037828412-ф26425
35019052047043830416-ф26475
40021658052549032416-ф30520
45022264058555034420-ф30550
50022971565061036420-ф33610
60026784077072538520-ф36655
70029291084079540524-ф36725
800318102595090042524-ф39795
90033011251050100044528-ф39885
100041012551170111546528-ф42950
120047014851390133052532-ф481125
140053016851590153058536-ф481275
160060019301820175064540-ф561470
180067021302020195068544-ф561585
200076023452230215070548-ф621720
国标(GB)PN2.5MPa
DNLDD1D2bfZ-фdH
501081651251022034-ф18195
651121851451222238-ф18215
801142001601382438-ф18215
1001272351901622438-ф22235
1251402702201882638-ф26290
1501403002502182838-ф26310
20015236031027830312-ф26370
25016542537033532312-ф30397
30017848543039534416-ф30455
35019055549045038416-ф33495
40021662055050540416-ф36535
45022267060055546420-ф36560
50022973066061548420-ф36620
60026784577072050520-ф39685
70029296087582054524-ф42750
800318108599093058524-ф48870
90033011851090103060528-ф48965
100041013201210114062528-ф561040
120047015301420135070532-ф561180
140053017551640156076536-ф621365
160060019751860178084540-ф621580
国标(GB)PN4.0MPa
DNLDD1D2bfZ-фdH
501501651251022034-ф18195
651701851451222238-ф18210
801802001601382438-ф18230
1001902351901622438-ф22250
1252002702201882638-ф26295
1502103002502182838-ф26340
20023037532028534312-ф30390
25025045038534538312-ф33485
30027051545031042416-ф33490
35029058051046546416-ф36540
40031066058553550416-ф39620
45033068561056057420-ф39645
50035075567061557420-ф42670
