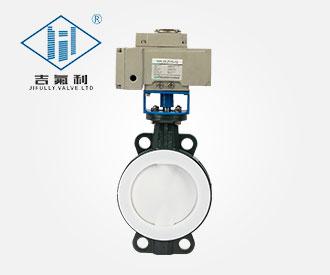

全衬四氟电动蝶阀

主要特点:
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。

主要技术参数
阀体
阀体形式 直通铸造蝶阀
公称通径:DN50~1000mm
公称压力:PN1.0、1.6 MPa
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式:法兰式、对夹式
阀盖形式:一体式
压盖型式:压盖压紧式
密封填料:V型聚四氟乙烯填料、柔性石墨填料

 阀内件
阀板形式:垂直板式(蝶形)
流量特性:线性

 执行机构
执行器型号:GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力:400~700KPa
气源接口:G1/4"、G1/8"、G3/8"、G1/2"
环境温度:-30~+70℃
作用形式:单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
